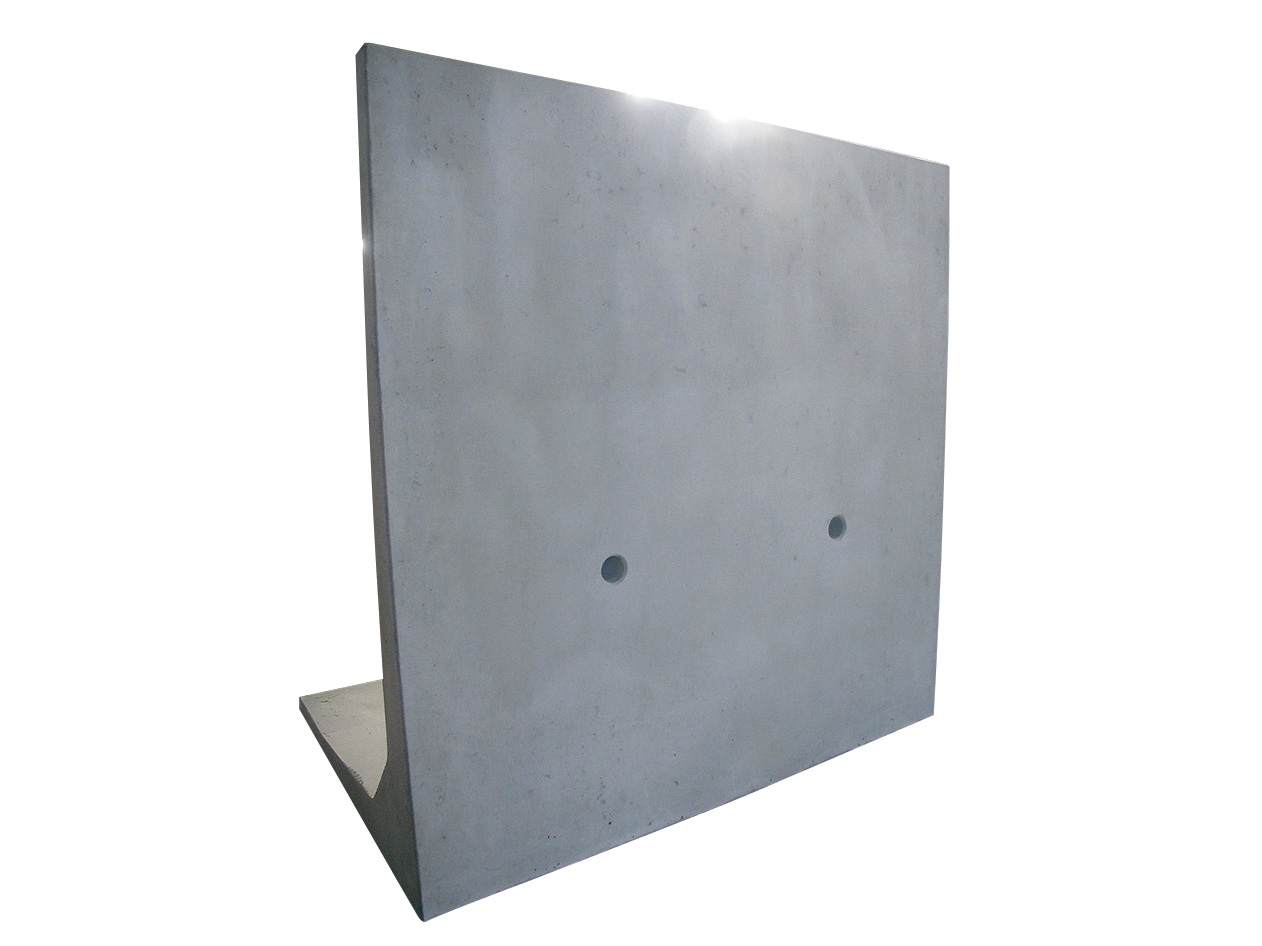

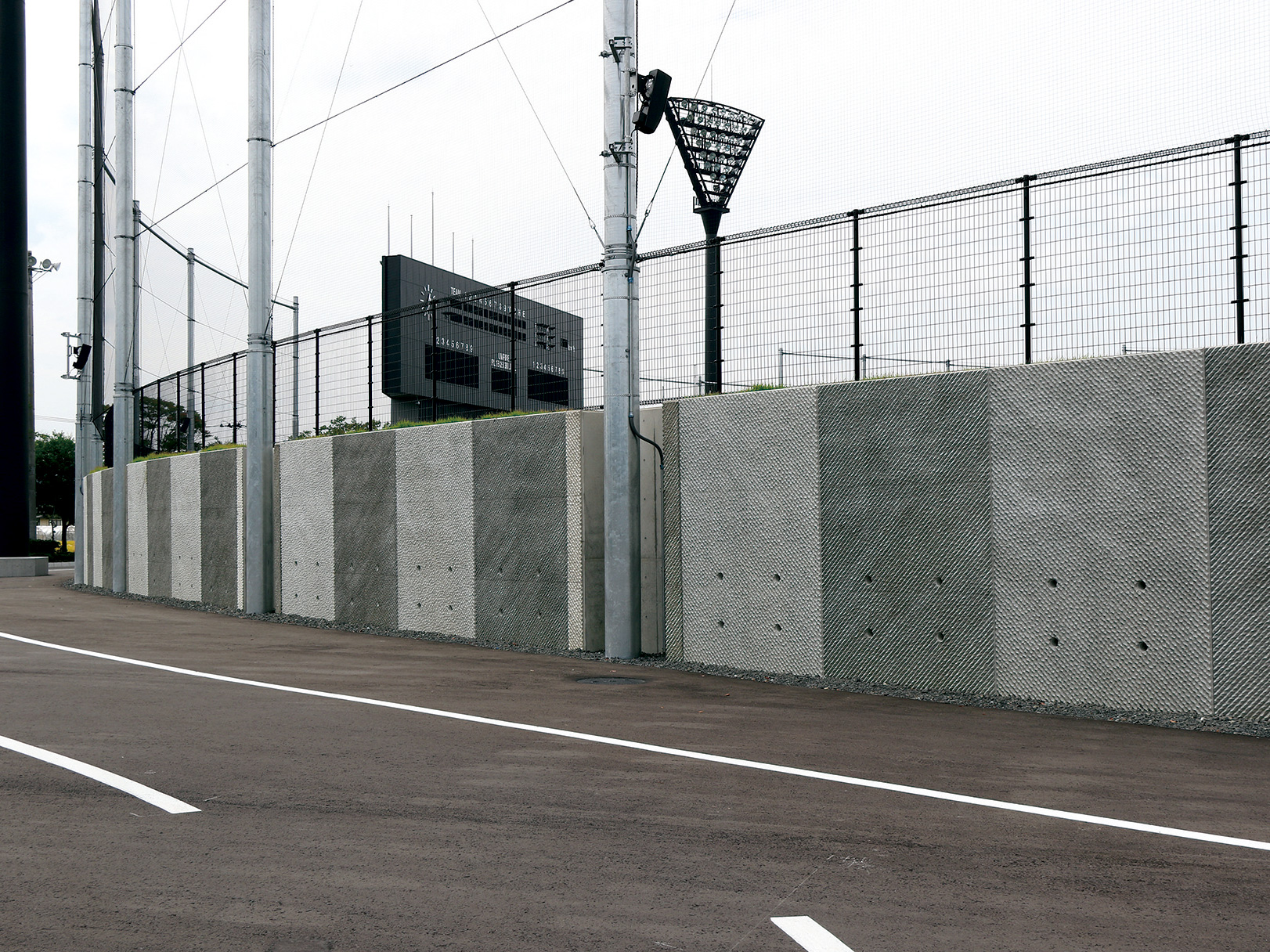

擁壁YLウォール(道路用L型擁壁)

国土交通省 東北地方整備局土木工事 標準図集適合製品
道路土工・擁壁工指針に準拠した道路用擁壁です。機械施工を行うので、工期短縮が可能です。

タイトルタイトル
タイトルタイトル
タイトルタイトル
タイトルタイトル

※別ウインドウでPDFが開きます。


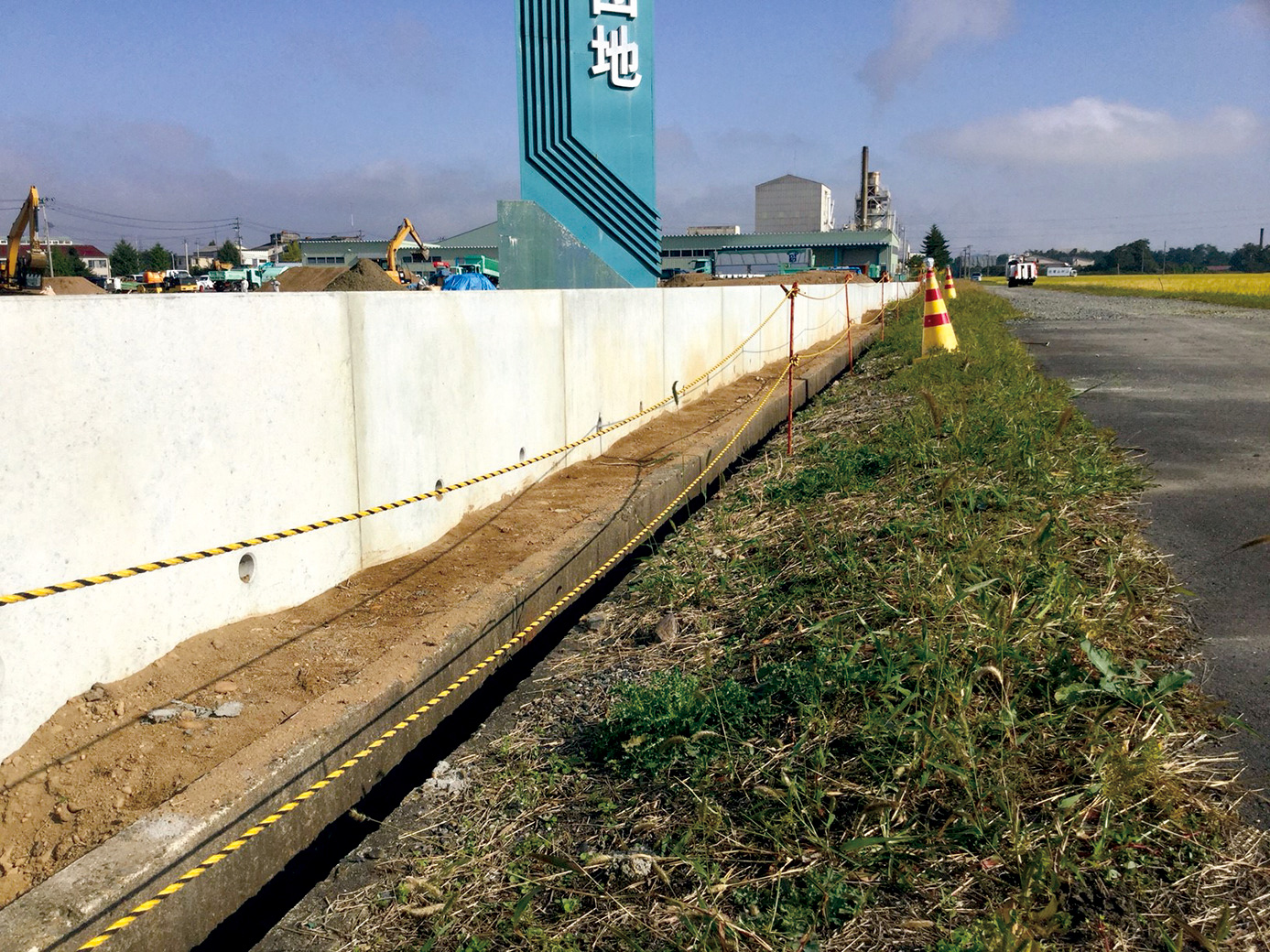

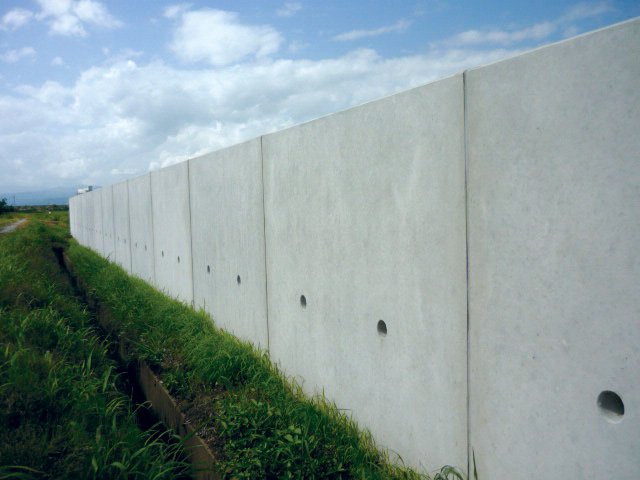

特 徴

  • 車道部の土留めに使用できます。
  • 機械施工を行うので工期を短縮できます。
  • 専用吊金具により水平に吊り上げ3点吊り施工ができます。

設計条件

上載荷重

q=10kN/㎡ (ケース1、ケース2対応)
ケース1、ケース2の両方について安全である

コンクリートの単位体積重量

24.5kN/㎥

土の単位体積質量

19.0kN/㎥

土圧算定式

試行くさび法

内部摩擦角

Φ=30°(砂質土)

摩擦係数

μ=0.6

盛土勾配

水平

内カーブの施工

最少半径R=50m

標準施工図
