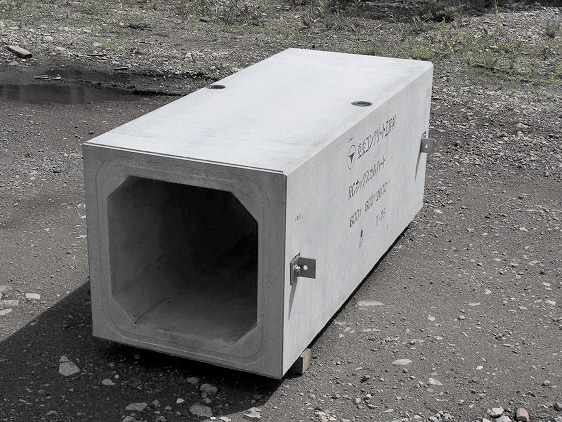

特　徴

• RCボックスカルバートは、部材に発生する圧縮力はコンクリートで、引張力を鉄筋で受け持たせる構造です。部材の引張側に異形鉄筋を配置することによって、派生するひび割れの分散を図っています。
• 設計荷重は、横断・縦断方向ともT-25対応です。
• 標準土被りは0.2m～3.0mと設定しています。それ以外については現場状況に応じた構造計算を行い安全性の確認を行います。
• 下水道認定資器材の認定工場で生産されるため、強度、耐久性が大きく均一で高品質な製品です。

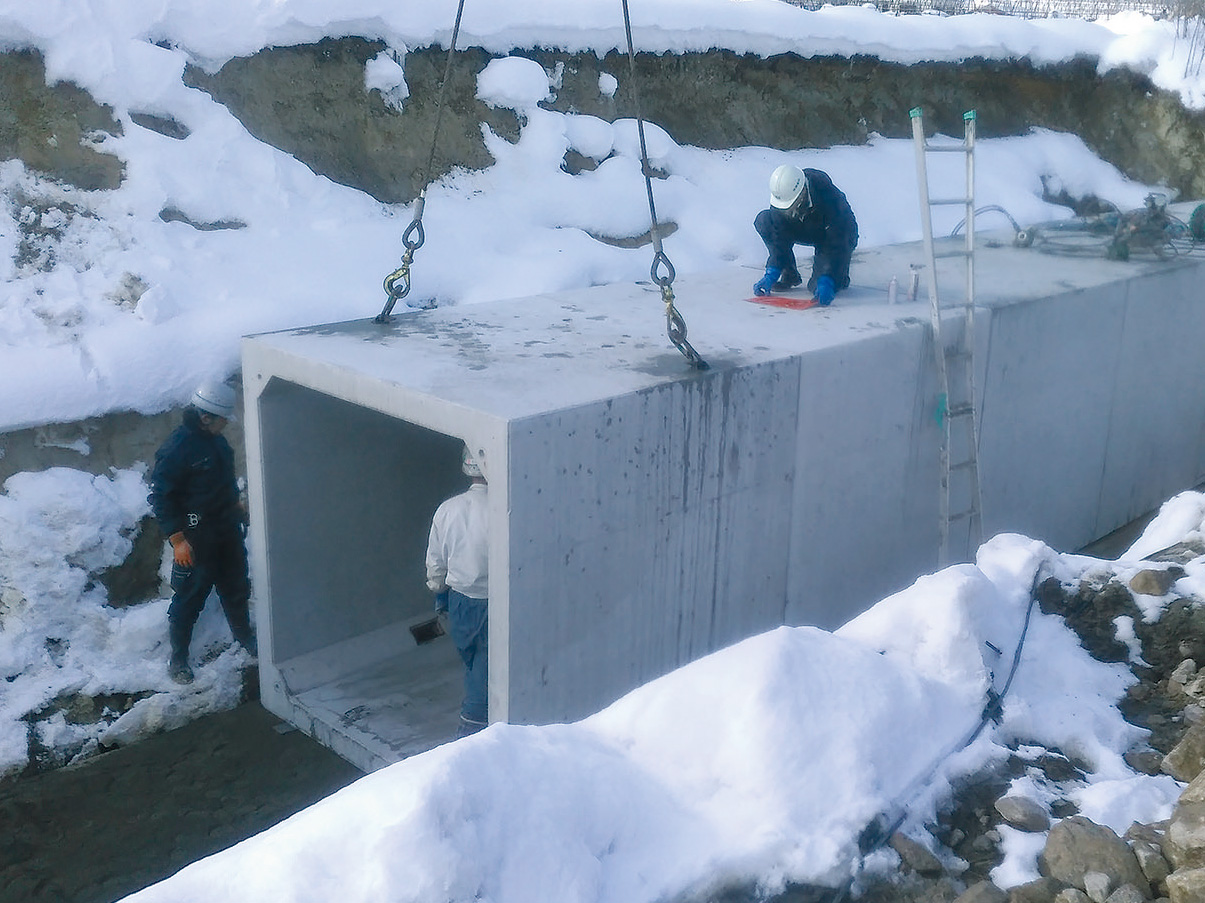

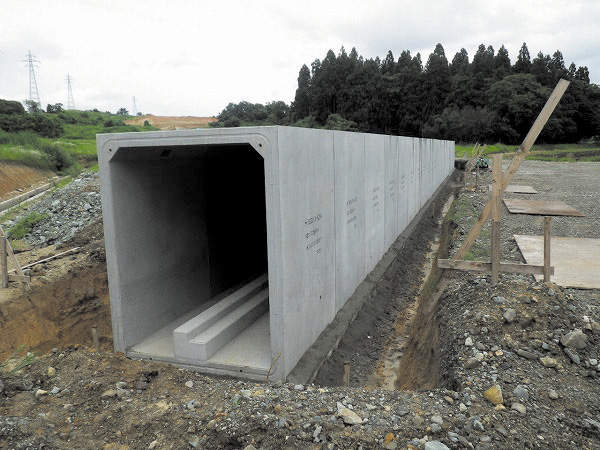

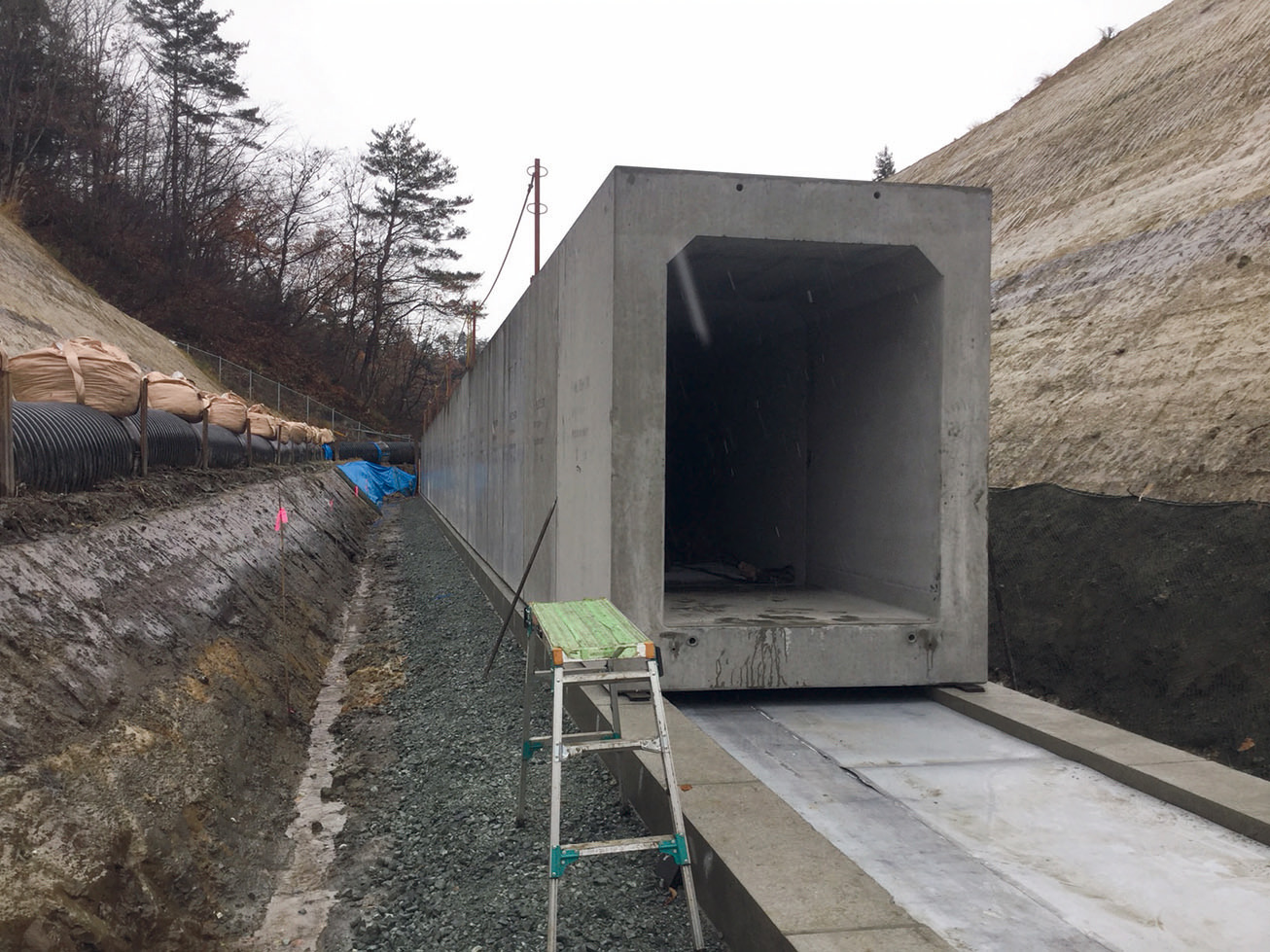

• 施工は現場打ちと比べ天候に左右されず、かつ簡単に行うことができ、また施工管理も簡単であるため、早期の交通開放およびCO2排出量の削減が可能です。

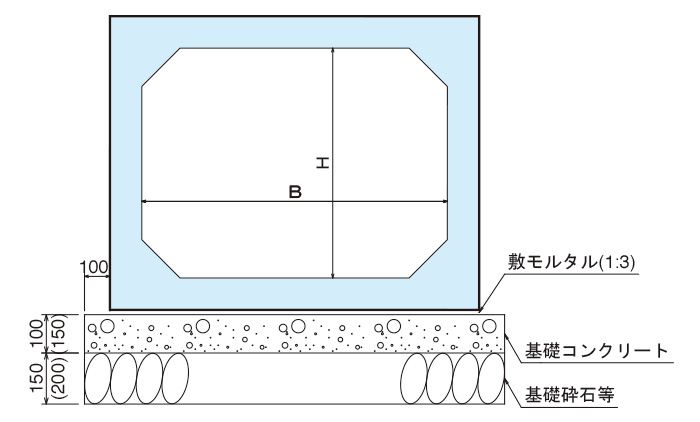

設計条件

活荷重

T-25

土の単位体積重量

19.0kN/㎥

水平土圧係数

0.50（静止土圧係数）

土かぶり

0.2m ～ 3.0m

準拠示方書類

• 全国ボックスカルバート協会　プレキャストボックスカルバート設計施工マニュアル（平成23年）
