カルバートPCボックスカルバート

国土交通省 東北地方整備局土木工事 標準図集適合製品
下水道用資器材製造工場認定 下水道用コンクリート製ボックスカルバート

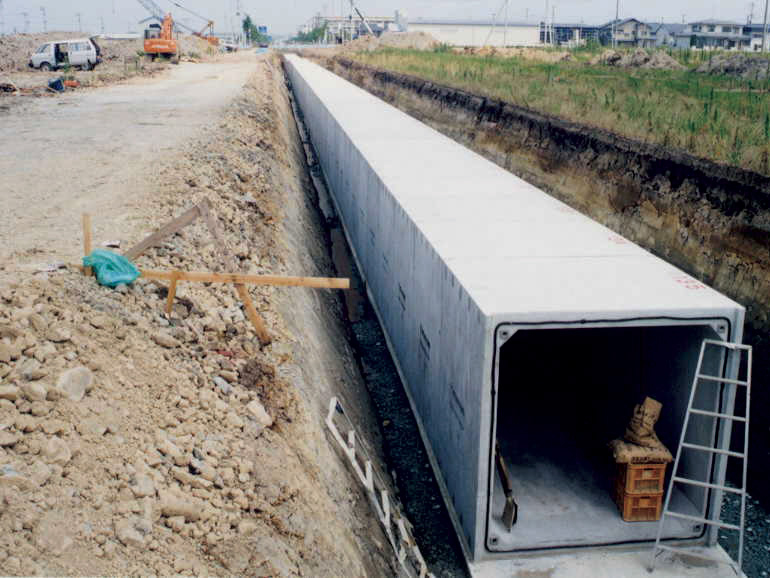

道路下に埋設し、主に下水道及び排水用管路として使用されるほか、地下道、貯留槽など多岐にわたって使用できます。

タイトルタイトル
タイトルタイトル
タイトルタイトル
タイトルタイトル

※別ウインドウでPDFが開きます。


特 徴

  • 頂版及び底版にアンボンドPC鋼棒を使用したポストテンション方式のパーシャルプレストレストコンクリート構造とし、また側壁については、鉄筋コンクリート構造として設計されています。
  • 耐荷性や衝撃耐久性に優れ、鉄筋コンクリート(RC)構造と異なりひび割れが発生しないので耐久性に優れています。
  • 設計荷重は、横断・縦断方向ともT-25対応です。
  • 標準土被りは0.2m~3.0mと設定しています。それ以外については現場状況に応じた構造計算を行い安全性の確認を行います。
  • 下水道認定資器材の認定工場で生産されるため、強度、耐久性が大きく均一で高品質な製品です。

設計条件

活荷重

T-25

土の単位体積重量

19.0kN/㎥

水平土圧係数

0.50(静止土圧係数)

土かぶり

0.2m ~ 3.0m

準拠示方書類

  • (社)日本道路協会  道路土工 カルバート工指針
  • 全国ボックスカルバート協会
    プレキャストボックスカルバート設計施工マニュアル
  • 日本PCボックスカルバート製品協会
    プレキャストボックスカルバート設計施工要領

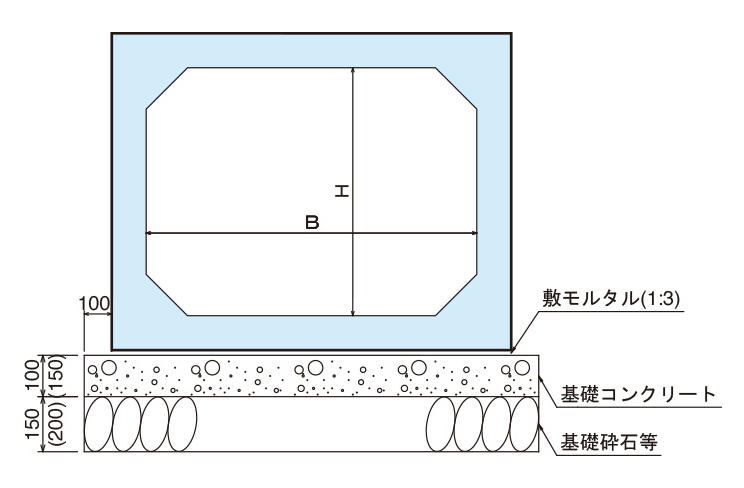

標準施工図
