NEPアーチ（コンクリートアーチ橋）

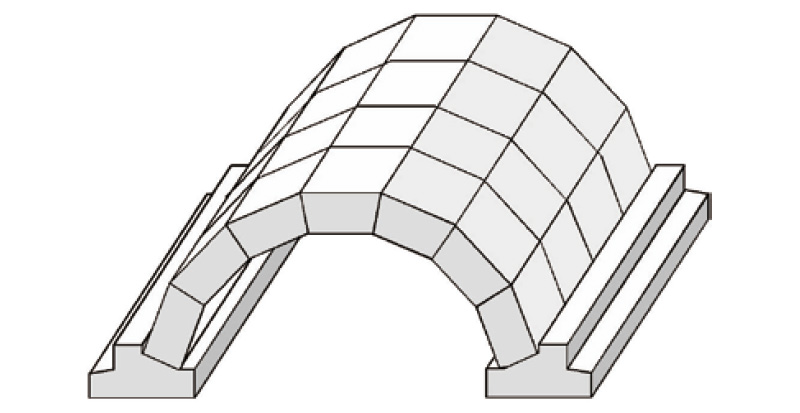

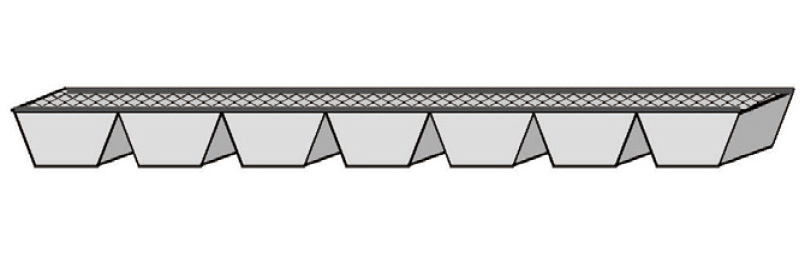

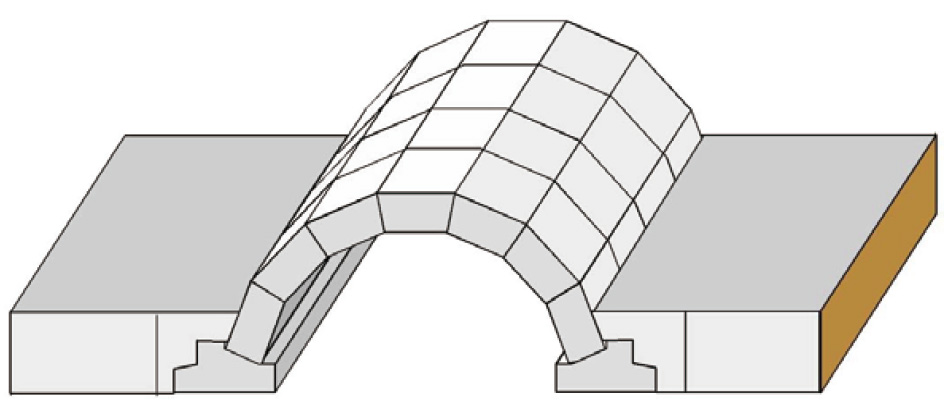

ＮＥＰアーチは個々の迫石ブロック（迫石：せりいし）をテキスタイル等で連結し、フレキシブル性を持たせた一体部材のアーチブロックです。

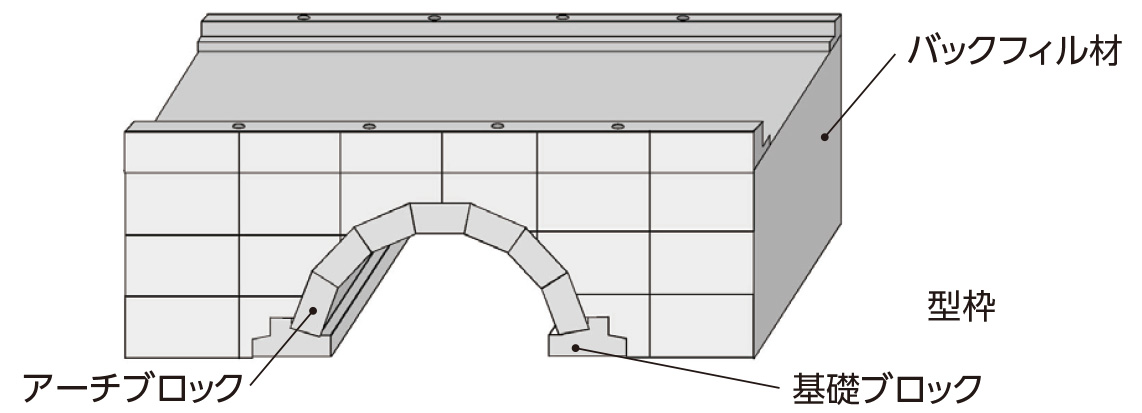

そのアーチブロックを現場でクレーン等を使用して吊り上げることでアーチ状を形成し、そのまま所定の位置に設置します。設置後、その上部にバックフィル材（低強度コンクリート）を施工することで、アーチ橋を構築します。

• 特　徴
• 製品規格
• ＦＥＭ解析
• 施工方法(アーチブロック一体タイプの場合)

---

特　徴

1. 経済性

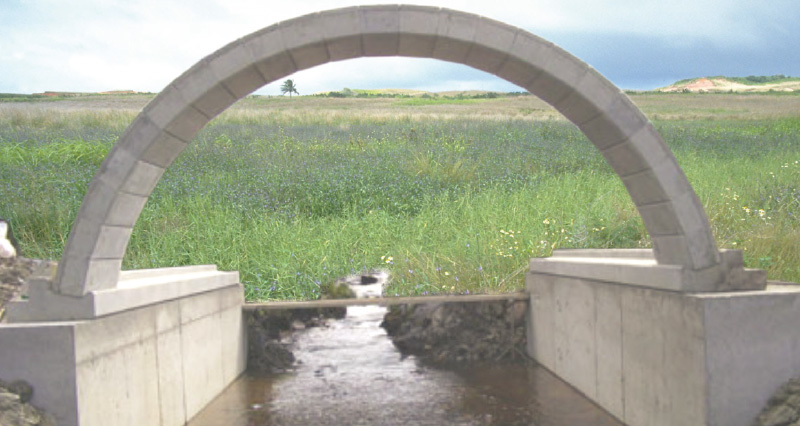

アーチブロックは、プレキャスト基礎ブロックに設置することでしっかりと自立することができ、支保工や足場工がほとんど不要なために、他工法に比べて短期間でアーチ橋を構築できます。

2. 施工性の向上

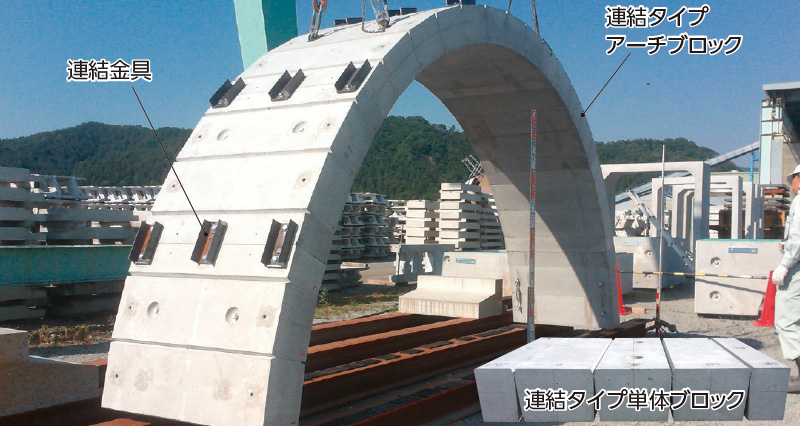

アーチブロックを運搬する際に、運搬車両の積載制限に応じた大きさでユニット化された製品も製造できるため、大型車両が入れない現場でも使用することができます。（特許出願済）

3. 設計法

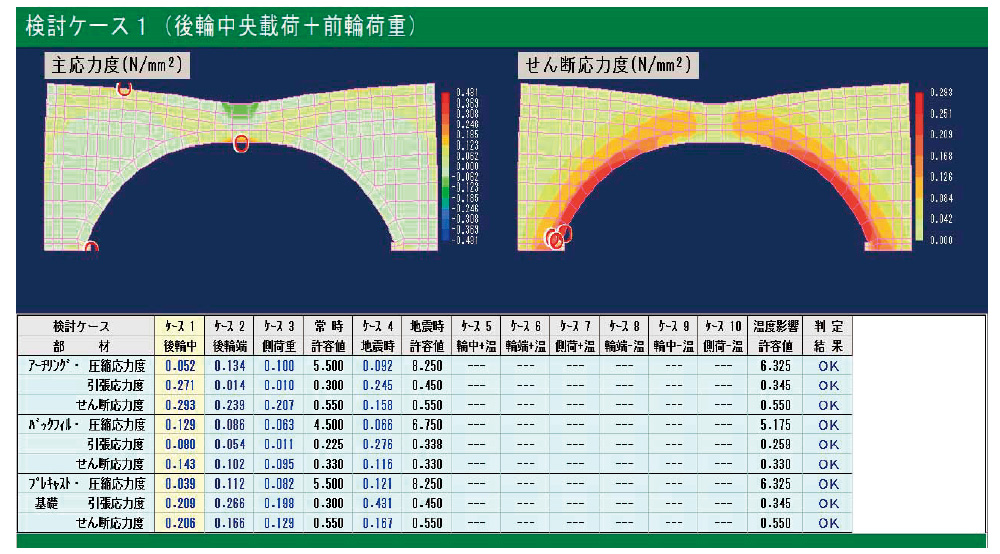

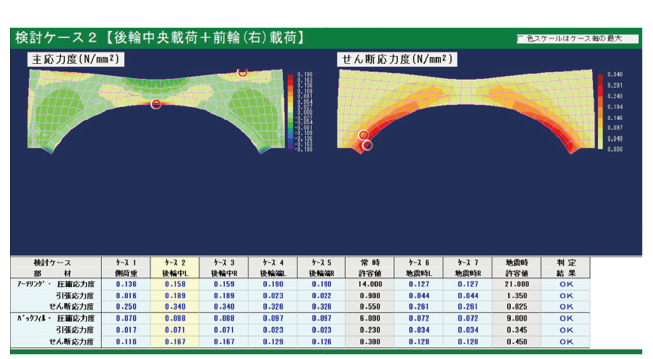

アーチの設計法は、ＦＥＭ解析の設計手法を採用していますので、安心して使用できます。

4. 美観性の向上

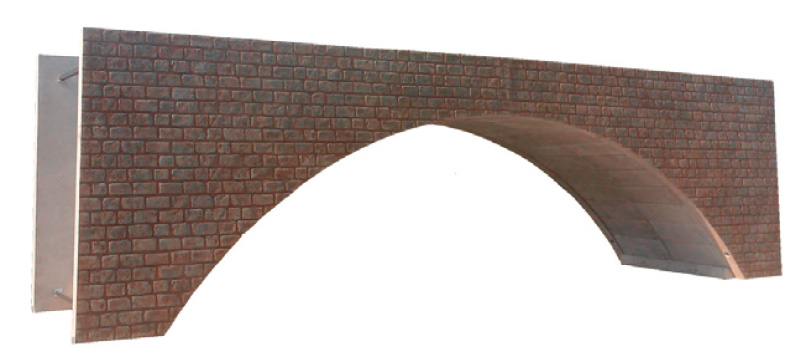

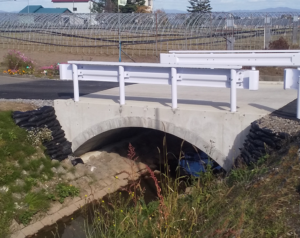

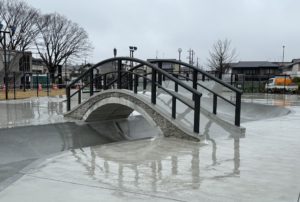

情緒ある昔の石積みアーチ橋と同じように景観に調和します。

---

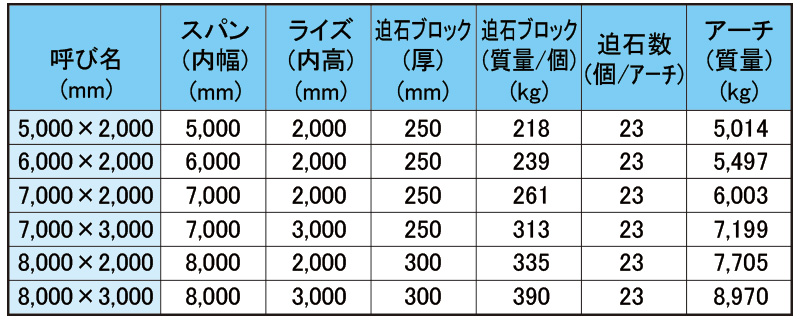

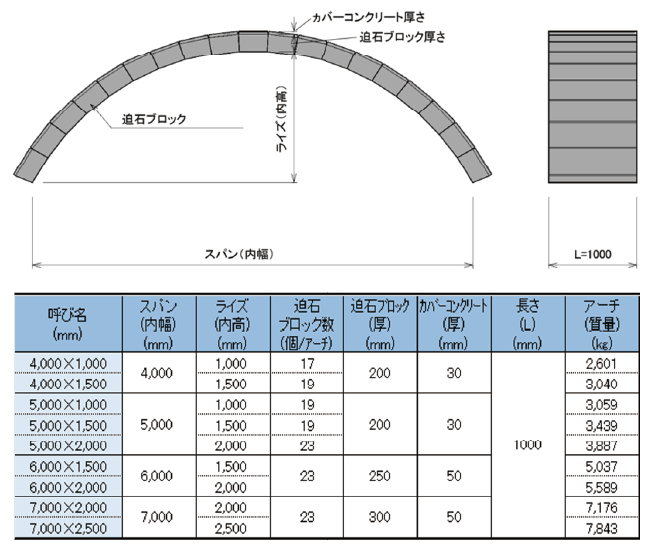

製品規格

❷ 設置

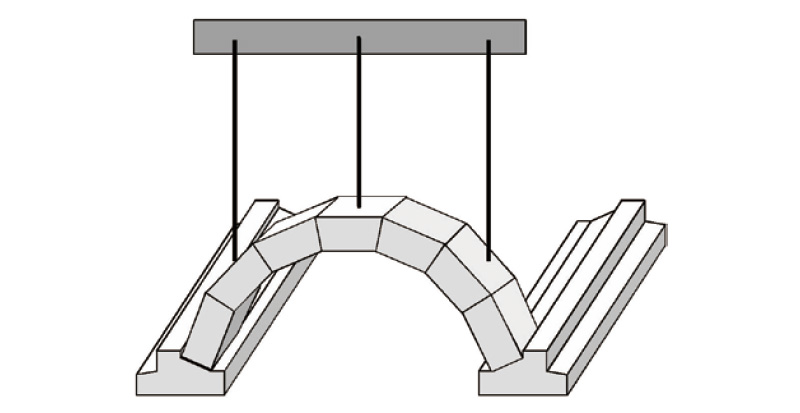

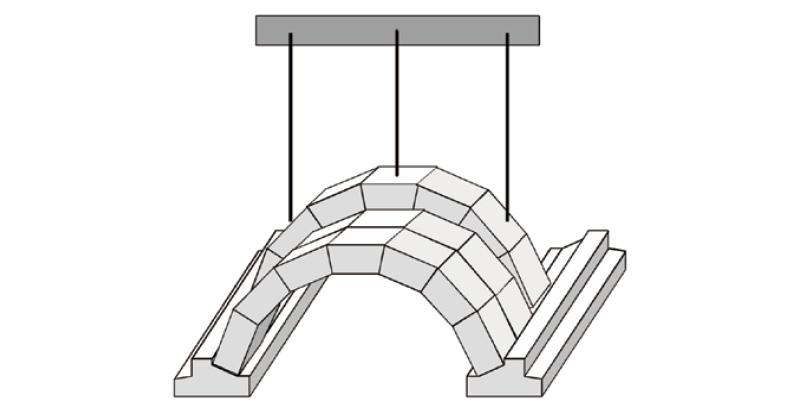

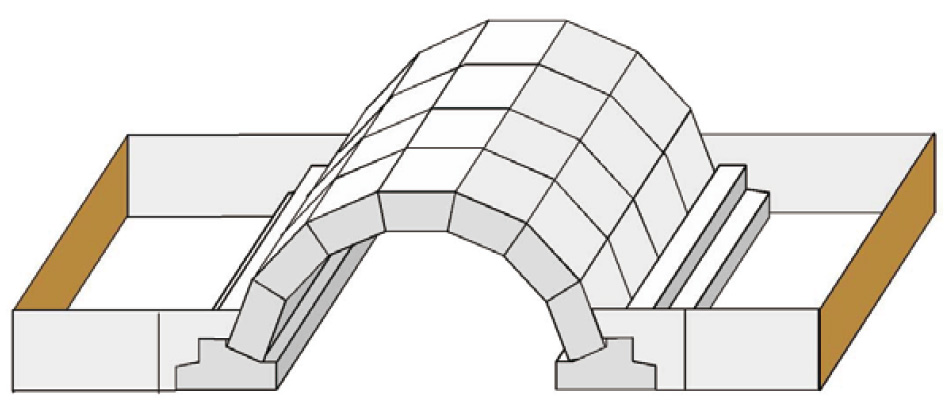

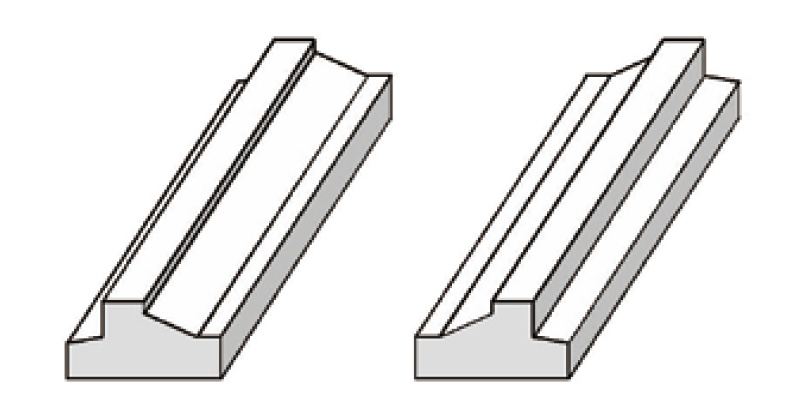

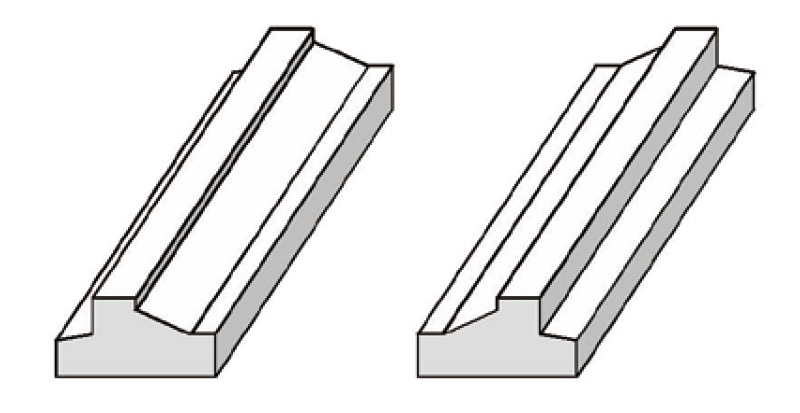

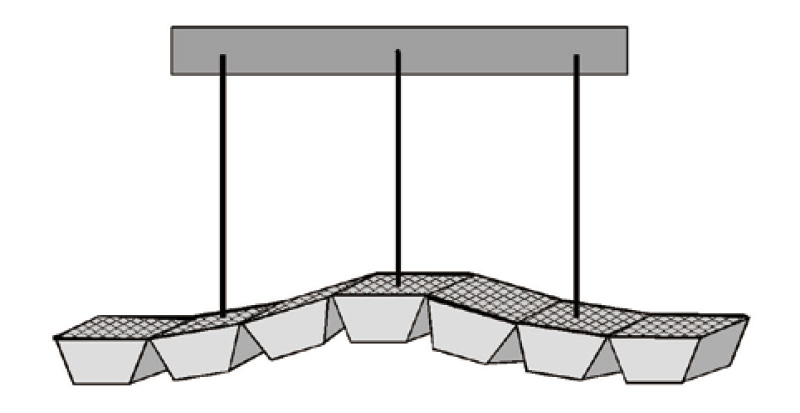

所定の位置に基礎ブロックを設置し、アーチブロックをクレーン等で吊り上げ、アーチ状に形成した後、基礎ブロックに設置します。

❸ 階段的に打設

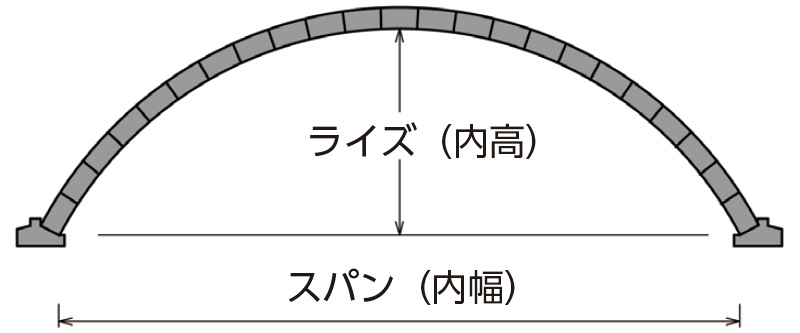

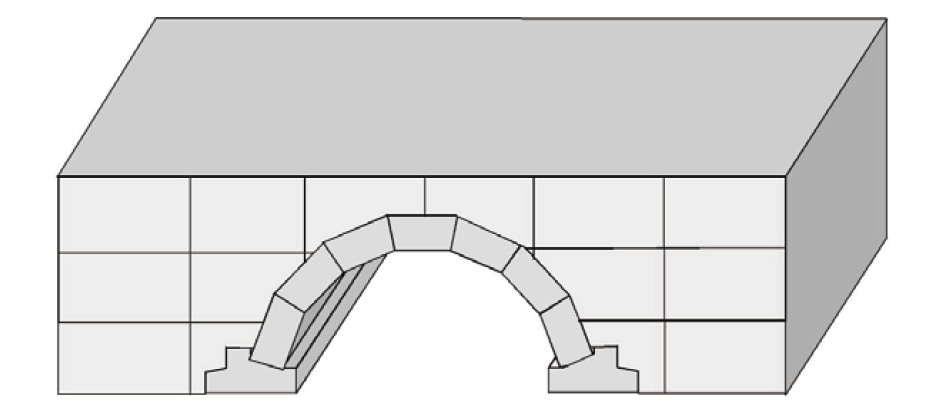

所定のスパン（内幅）およびライズ（内高）を確認しながらアーチブロックを設置完了後、型枠を設置してバックフィル材を階段的に打設します。

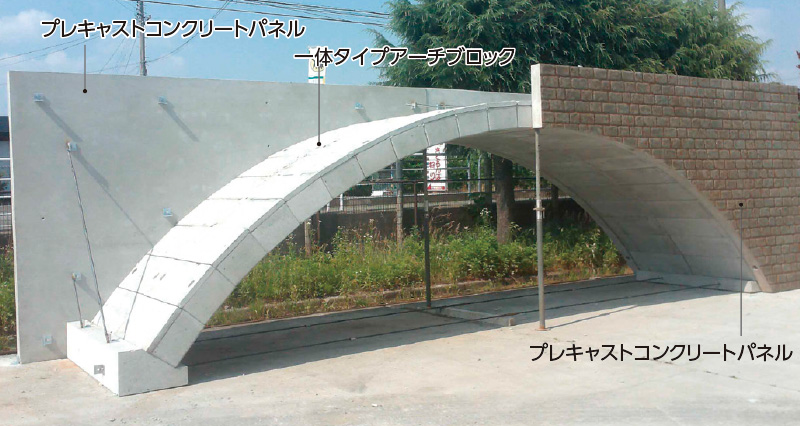

その後、上部工（防護柵等）を施工します。　※側面型枠の代わりにプレキャストコンクリートパネルもご用意できます。
